Wat betekent WLL bij hijsmiddelen?

Op hijskettingen, hijsbanden, harpsluitingen en andere hijsmiddelen kom je regelmatig de afkorting WLL tegen. WLL staat voor Working Load Limit en geeft aan wat de maximale toegestane werklast van een hijsmiddel is onder de voorwaarden waarvoor het hijsmiddel is ontworpen en gespecificeerd.

De WLL is één van de belangrijkste gegevens bij het kiezen en gebruiken van een hijsmiddel. Toch ontstaat er regelmatig verwarring over begrippen zoals WLL, breuklast en veiligheidsfactor.

In dit artikel leggen we uit wat WLL betekent, waar je de WLL kunt vinden en waarom de werklast bij bijvoorbeeld een meersprong hijsketting afhankelijk kan zijn van de gebruikte configuratie.

Waar staat WLL voor?

WLL staat voor Working Load Limit. In het Nederlands spreken we meestal over de maximale werklast of toegestane werklast van een hijsmiddel.

De WLL geeft de maximale belasting aan waarvoor het betreffende hijsmiddel volgens de opgegeven gebruiksvoorwaarden is bedoeld.

Wanneer bijvoorbeeld op een hijsmiddel WLL 2.000 kg staat, betekent dit niet dat het materiaal bij 2.001 kg direct zal breken. De WLL is de grens waarbinnen het hijsmiddel volgens de opgegeven specificaties mag worden gebruikt.

De WLL mag tijdens normaal gebruik niet worden overschreden.

Waar vind je de WLL van een hijsmiddel?

Afhankelijk van het type hijsmiddel kan de WLL op verschillende manieren worden aangegeven.

Je vindt de WLL bijvoorbeeld op:

• het identificatielabel van een hijsketting

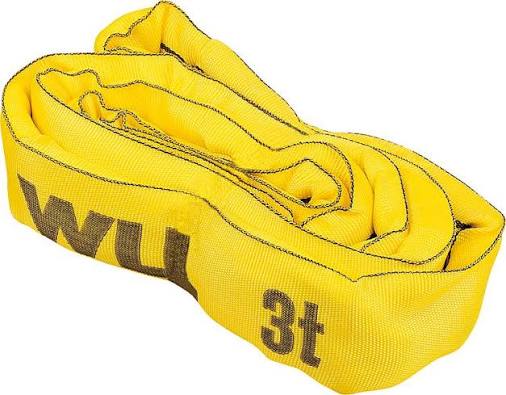

• het label van een hijsband of rondstrop
• de markering op een hijshaak
• de markering op een harpsluiting
• een typeplaatje
• de bijbehorende documentatie of werklasttabel

Controleer vóór gebruik of het hijsmiddel correct geïdentificeerd kan worden en welke WLL voor de betreffende toepassing geldt.

Wat is het verschil tussen WLL en breuklast?

De WLL moet niet worden verward met de breuklast.

De breuklast is de belasting waarbij een component tijdens een daarvoor bedoelde beproeving uiteindelijk bezwijkt. Deze waarde ligt aanzienlijk hoger dan de belasting waarvoor het hijsmiddel tijdens normaal gebruik bedoeld is.

De WLL is juist de waarde die voor de gebruiker relevant is bij het bepalen of een hijsmiddel geschikt is voor een bepaalde last.

Gebruik daarom nooit de breuklast als toegestane werklast.

Wat is de veiligheidsfactor?

Tussen de minimale breukbelasting en de WLL zit bij hijsmiddelen een veiligheidsmarge. De verhouding tussen deze waarden wordt vaak aangeduid met een veiligheidsfactor.

Welke factor van toepassing is, hangt af van het type hijsmiddel, de constructie en de daarvoor geldende norm of productspecificatie.

Een veiligheidsfactor betekent nadrukkelijk niet dat de gebruiker de WLL met die factor mag overschrijden. De veiligheidsmarge is onderdeel van het ontwerp en mag niet als extra hijscapaciteit worden gebruikt.

Een WLL van 2 ton blijft dus een maximale toegestane werklast van 2 ton.

WLL bij een hijsketting

Bij een hijsketting wordt de toegestane werklast onder andere bepaald door:

• de Grade van de ketting
• de kettingdiameter
• het aantal kettingstrengen
• de gebruikte componenten
• de configuratie van het samenstel
• de hijshoek
• en de manier waarop de last wordt aangeslagen

Daarom kun je de WLL van één losse kettingstreng niet zomaar vermenigvuldigen met het aantal strengen van een hijsketting.

Wil je de werklasten per kettingmaat vergelijken? Bekijk onze kettingdiameter- en werklasttabel voor hijskettingen.

Voorbeeld: WLL van een 2-sprong hijsketting

Bij een 2-sprong hijsketting heeft de hoek waaronder de kettingstrengen staan invloed op de toegestane werklast.

Wanneer de kettingstrengen verder naar buiten lopen, neemt de trekkracht in iedere afzonderlijke streng toe. Daardoor kan dezelfde hijsketting bij een grotere hijshoek een lagere toegestane WLL hebben.

Een 2-sprong hijsketting kan daarom bijvoorbeeld een WLL hebben voor het hoekbereik 0-45° en een lagere WLL voor het bereik 45-60°.

Wil je precies weten waarom dit gebeurt? Lees dan onze uitleg over hijshoeken bij hijskettingen.

WLL bij Grade 80 en Grade 100 hijskettingen

Ook de Grade van een hijsketting heeft invloed op de mogelijke werklast.

Een Grade 100 hijsketting heeft bij dezelfde kettingdiameter doorgaans een hogere WLL dan een vergelijkbare Grade 80 hijsketting. Hierdoor kan Grade 100 interessant zijn wanneer een hogere capaciteit gewenst is zonder direct naar een grotere kettingdiameter te gaan.

De uiteindelijke WLL wordt echter bepaald door het complete samenstel en de gebruikte configuratie.

Lees voor een uitgebreide vergelijking onze gids over Grade 80 vs Grade 100 hijskettingen.

Het zwakste onderdeel van het samenstel is belangrijk

Een hijssamenstel bestaat vaak uit meerdere onderdelen. Bij een hijsketting kun je bijvoorbeeld te maken hebben met een topschalm, verbindingsschalmen, ketting, inkorthaken en hijshaken.

Je mag niet aannemen dat het complete samenstel dezelfde capaciteit heeft als het onderdeel met de hoogste WLL.

Alle gebruikte componenten en de configuratie moeten geschikt zijn voor de vereiste belasting. Een component met een lagere toegestane capaciteit kan de capaciteit van het complete samenstel beperken.

Combineer daarom niet zomaar verschillende kettingmaten, Grades of componenten zonder te controleren of deze voor het betreffende hijskettingsysteem geschikt zijn.

WLL bij hijshaken

Ook een hijshaak moet geschikt zijn voor de belasting die erop wordt uitgeoefend. De gebruikte haak moet passen bij het hijskettingsysteem, de kettingmaat en de vereiste capaciteit.

Er bestaan verschillende uitvoeringen, waaronder gaffelhaken, ooghaken, veiligheidshaken en wartelhaken.

Welke uitvoering je nodig hebt leggen we uitgebreid uit in Welke hijshaak heb ik nodig voor mijn hijsketting?.

WLL is niet altijd hetzelfde in iedere hijssituatie

Een veelgemaakte fout is om één WLL-waarde te zien als een vaste capaciteit die onder iedere omstandigheid geldt.

Bij bepaalde hijsmiddelen en configuraties kunnen de gebruiksomstandigheden invloed hebben op de toegestane werklast. Denk bijvoorbeeld aan:

• de hijshoek bij meersprong hijskettingen
• de manier waarop een last wordt aangeslagen
• asymmetrische belasting
• temperatuur
• specifieke gebruiksomstandigheden
• de configuratie van het hijsmiddel

Gebruik daarom altijd de WLL die hoort bij de daadwerkelijke configuratie en omstandigheden en volg de specificaties van de fabrikant.

Bekijk ook Hijsketting veilig gebruiken: 10 veelgemaakte fouten.

Mag je meer hijsen dan de WLL?

Nee. De aangegeven WLL is de maximale werklast waarvoor het hijsmiddel onder de opgegeven omstandigheden gebruikt mag worden.

Een ingebouwde veiligheidsmarge is geen reserve die tijdens het gebruik benut mag worden. Wanneer een last zwaarder is dan de toegestane WLL moet een geschikt hijsmiddel met voldoende capaciteit worden gekozen.

Hoe bepaal ik welke WLL ik nodig heb?

Begin altijd met het vaststellen van het daadwerkelijke gewicht van de last. Vervolgens moet worden bepaald hoe de last wordt aangeslagen en welke hijsconfiguratie wordt gebruikt.

Controleer daarbij onder andere:

• het gewicht van de last
• het aantal hijspunten
• het zwaartepunt
• het aantal gebruikte kettingstrengen
• de hijshoeken
• de gebruikte componenten
• de WLL van het complete samenstel

De WLL van het gekozen hijsmiddel moet geschikt zijn voor de daadwerkelijke belasting en gebruiksomstandigheden.

Weet je nog niet welke hijsketting daarbij past? Lees dan Welke hijsketting heb ik nodig? 1-, 2- of 4-sprong.

Veelgestelde vragen over WLL

Waar staat WLL voor?

WLL staat voor Working Load Limit. Het geeft de maximale toegestane werklast aan waarvoor een hijsmiddel onder de opgegeven gebruiksvoorwaarden is bedoeld.

Is WLL hetzelfde als breuklast?

Nee. De WLL is de toegestane werklast voor gebruik. De minimale breukbelasting ligt hoger en mag niet worden gebruikt als toegestane hijscapaciteit.

Mag ik de veiligheidsfactor bij de WLL optellen?

Nee. De veiligheidsmarge is onderdeel van het ontwerp van het hijsmiddel en vormt geen extra beschikbare hijscapaciteit. De aangegeven WLL mag niet worden overschreden.

Waarom heeft een 2-sprong verschillende WLL-waarden?

De trekkracht in de kettingstrengen neemt toe wanneer de hijshoek groter wordt. Daarom kan een 2-sprong hijsketting bij 45-60° een lagere toegestane werklast hebben dan bij 0-45°.

Heeft Grade 100 een hogere WLL dan Grade 80?

Bij een vergelijkbare kettingdiameter heeft Grade 100 doorgaans een hogere WLL dan Grade 80. De uiteindelijke capaciteit moet altijd worden bepaald aan de hand van het complete hijskettingsamenstel en de gebruikte configuratie.

Meer weten over hijskettingen, onderdelen, werklasten en toepassingen? Bekijk onze complete gids over hijskettingen.
