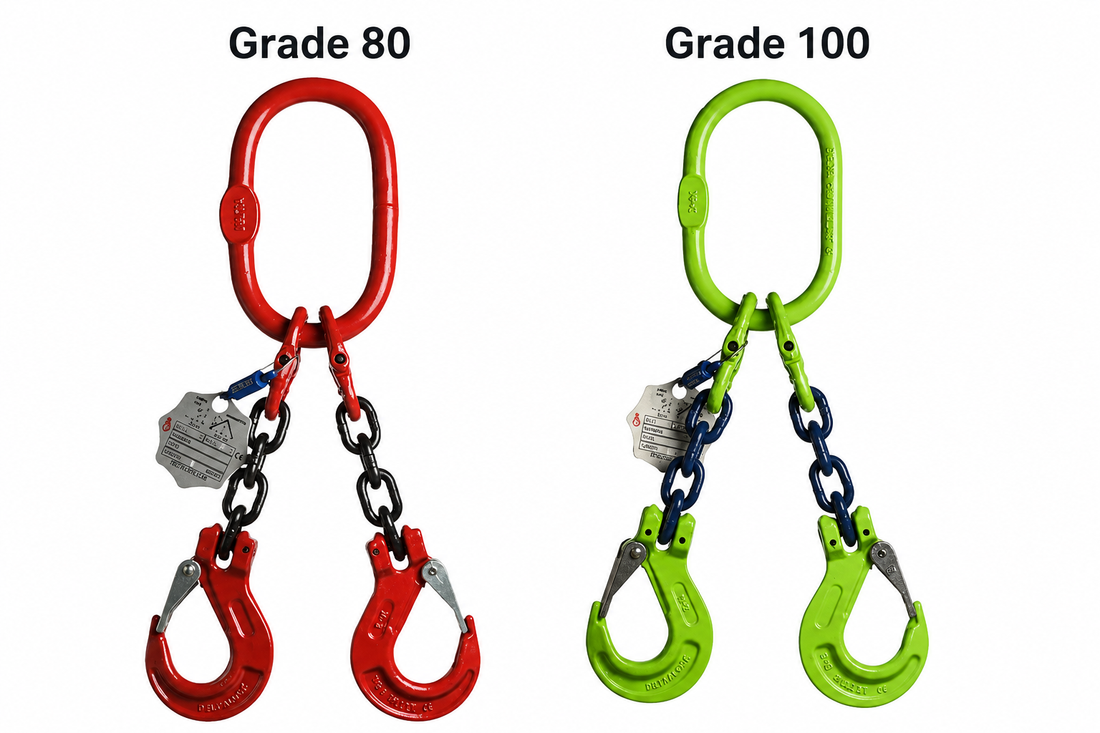

Grade 80 vs Grade 100 hijsketting: wat is het verschil?

Bij het kiezen van een hijsketting kom je al snel de termen Grade 80 en Grade 100 tegen. Beide kwaliteiten worden veel toegepast voor hijswerkzaamheden, maar verschillen onder andere in sterkte en werklast.

Een Grade 100 hijsketting heeft bij dezelfde kettingdiameter een hogere werklast dan een Grade 80 hijsketting. Hierdoor kan in sommige situaties met een kleinere en lichtere ketting dezelfde last worden gehesen.

Maar wanneer kies je Grade 80 en wanneer Grade 100? In dit artikel leggen we de belangrijkste verschillen uit.

Wat betekent de Grade van een hijsketting?

De Grade geeft de sterkteklasse van de ketting en bijbehorende componenten aan. Hoe hoger de Grade, hoe hoger de sterkte van het gebruikte materiaal.

Voor hijskettingen worden onder andere Grade 80 en Grade 100 gebruikt.

Een belangrijk praktisch verschil is dat Grade 100 bij dezelfde kettingdiameter een hogere Working Load Limit (WLL) heeft dan Grade 80.

De WLL geeft de maximale belasting aan waarvoor het hijsmiddel onder de voorgeschreven omstandigheden is ontworpen.

Lees hier meer: Wat betekent WLL bij hijsmiddelen?

Wat is een Grade 80 hijsketting?

Grade 80 is een veelgebruikte kwaliteit voor kettingwerk dat bedoeld is voor hijstoepassingen. Grade 80 hijskettingen worden al jarenlang toegepast in onder andere industrie, bouw, constructiewerk en werkplaatsen.

Een Grade 80 kettingsamenstel kan onder andere bestaan uit:

• hijsketting
• topschalmen
• verbindingsschalmen
• hijshaken
• inkorthaken
• overige bijbehorende componenten

Grade 80 is een uitstekende keuze wanneer de benodigde werklast en uitvoering aansluiten op de hijstoepassing.

Wat is een Grade 100 hijsketting?

Grade 100 is een hogere sterkteklasse dan Grade 80. Hierdoor kan een Grade 100 ketting bij dezelfde diameter een hogere werklast hebben.

Dat kan een belangrijk voordeel zijn wanneer regelmatig met kettingsamenstellen wordt gewerkt. Voor dezelfde benodigde werklast kan soms een kleinere kettingdiameter worden toegepast, waardoor het complete kettingsamenstel lichter en gemakkelijker hanteerbaar kan worden.

Ook bij Grade 100 moeten alle gebruikte componenten geschikt zijn voor het betreffende kettingsamenstel en de vereiste werklast.

Hoeveel sterker is Grade 100 dan Grade 80?

Een Grade 100 hijsketting heeft bij dezelfde diameter doorgaans een ongeveer 25% hogere werklast dan een Grade 80 hijsketting.

Dat verschil is goed zichtbaar wanneer we veelgebruikte kettingdiameters vergelijken.

Kettingdiameter	Grade 80 WLL	Grade 100 WLL
6 mm	1,12 ton	1,40 ton
8 mm	2,00 ton	2,50 ton
10 mm	3,15 ton	4,00 ton
13 mm	5,30 ton	6,70 ton

Bovenstaande waarden hebben betrekking op een enkelvoudige ketting in rechte belasting. De toegestane werklast van een compleet kettingsamenstel is afhankelijk van onder andere de configuratie en hijshoek. Controleer altijd de WLL-markering en productspecificaties van het gebruikte hijsmiddel.

Voorbeeld

Een 10 mm Grade 80 hijsketting heeft een WLL van 3,15 ton.

Een 10 mm Grade 100 hijsketting heeft een WLL van 4,0 ton.

Bij dezelfde kettingdiameter kan Grade 100 dus aanzienlijk meer belasting opnemen.

Meer weten over de juiste maat? Bekijk onze werklasttabel en uitleg over kettingdiameters bij hijskettingen.

Grade 80 of Grade 100: welke moet ik kiezen?

Welke Grade het meest geschikt is, hangt af van de toepassing.

Grade 80 kan interessant zijn wanneer een conventioneel en breed toegepast kettingsysteem gewenst is en de beschikbare werklasten ruim voldoende zijn voor de toepassing.

Grade 100 is interessant wanneer je een hogere werklast bij dezelfde kettingdiameter wilt of wanneer je het gewicht van het kettingsamenstel wilt beperken.

Stel bijvoorbeeld dat voor een bepaalde toepassing ongeveer 4 ton werklast nodig is. Met Grade 80 kom je bij een enkelvoudige rechte belasting al snel uit op een grotere kettingdiameter dan bij Grade 100. Een Grade 100 ketting van 10 mm heeft in rechte belasting een WLL van 4 ton.

Bij langere kettingsamenstellen kan het verschil in eigen gewicht daardoor behoorlijk oplopen.

Is Grade 100 altijd beter dan Grade 80?

Niet noodzakelijk. Een hogere sterkteklasse betekent niet automatisch dat Grade 100 voor iedere toepassing de beste keuze is.

De juiste keuze wordt bepaald door onder andere:

• gewicht van de te hijsen last
• benodigde kettinglengte
• aantal kettingparten
• hijshoek
• gewenste haken en componenten
• gebruiksomstandigheden
• gewenste hanteerbaarheid
• benodigde werklast

Wanneer Grade 80 ruimschoots aan de benodigde werklast voldoet, kan dit een prima keuze zijn. Grade 100 wordt vooral interessant wanneer de hogere werklast per kettingdiameter daadwerkelijk voordeel oplevert.

Kun je Grade 80 en Grade 100 onderdelen combineren?

Bij het samenstellen of aanpassen van hijskettingen moet je niet zomaar componenten met verschillende sterkteklassen combineren.

Een kettingsamenstel moet als geheel geschikt zijn voor de opgegeven werklast. De uiteindelijke capaciteit wordt bepaald door de configuratie en de daarvoor geschikte componenten.

Gebruik daarom componenten volgens de specificaties en combinatievoorschriften van de fabrikant en zorg dat het uiteindelijke kettingsamenstel correct wordt gemarkeerd.

Ga bij hijsmiddelen nooit alleen uit van de kleur van een component om de Grade of werklast te bepalen. Controleer altijd de markeringen en bijbehorende documentatie.

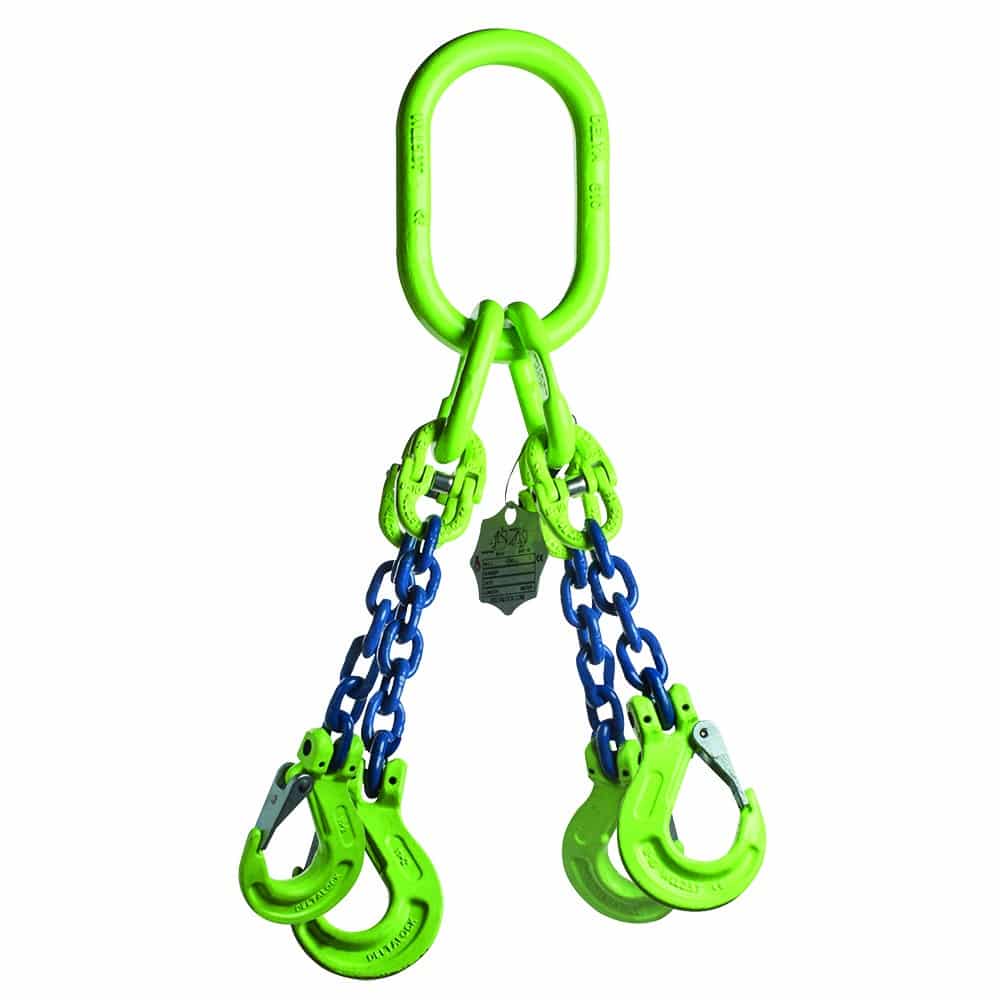

Let op de hijshoek bij meersprongen

Bij een 2-, 3- of 4-sprong is niet alleen de Grade belangrijk. Ook de hijshoek van de kettingparten heeft invloed op de toegestane werklast van het kettingsamenstel.

Naarmate de kettingparten verder uit elkaar komen te staan, neemt de trekkracht in de afzonderlijke kettingparten toe.

Daarom wordt bij werklasttabellen onderscheid gemaakt tussen verschillende hoeken, zoals:

• 0–45°;
• 45–60°.

Een grotere spreidingshoek kan dus betekenen dat de toegestane werklast lager wordt.

Lees hier meer: Verschillende hijshoeken

Kijk naar het complete kettingsamenstel

De Grade van de ketting is slechts één onderdeel van het kiezen van een veilig hijsmiddel.

Een compleet kettingsamenstel kan bestaan uit een:

topschalm → verbindingsschalm → hijsketting → eventuele inkorthaak → hijshaak

Alle onderdelen moeten geschikt zijn voor het betreffende samenstel en correct worden toegepast.

De maximale werklast van het hijsmiddel wordt dus niet simpelweg bepaald door alleen naar de losse ketting te kijken.

Weet je nog niet welke uitvoering je nodig hebt? Lees: Welke hijsketting heb ik nodig? 1-, 2- of 4-sprong.

Grade 80 vs Grade 100 in het kort

Het belangrijkste verschil is eenvoudig: Grade 100 biedt bij dezelfde kettingdiameter ongeveer 25% meer werklast dan Grade 80.

Daardoor kan Grade 100 vooral interessant zijn wanneer een hoge werklast gecombineerd moet worden met een zo laag mogelijk gewicht en een goede hanteerbaarheid.

Grade 80 blijft tegelijkertijd een veelgebruikte en geschikte oplossing voor talloze hijstoepassingen.

Welke uitvoering het meest geschikt is, hangt uiteindelijk af van de last, configuratie, hijshoeken en gebruiksomstandigheden.
